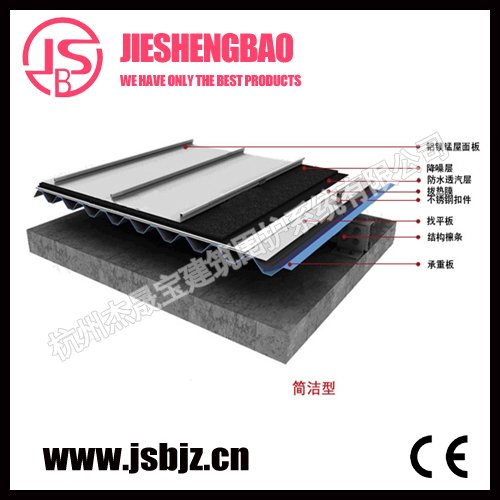

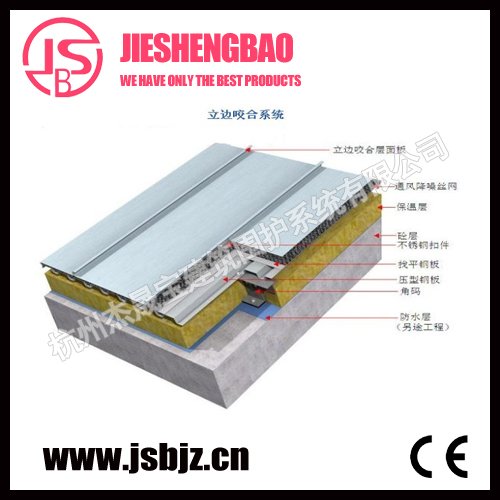

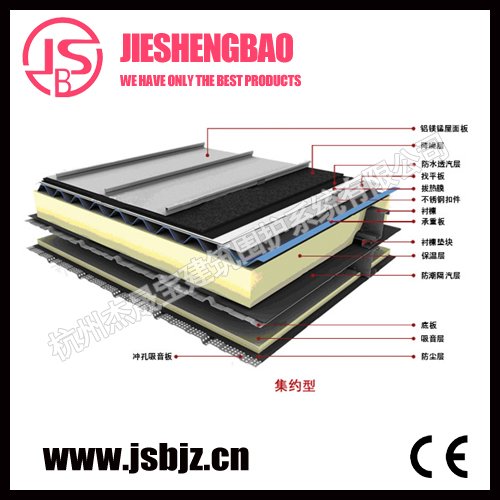

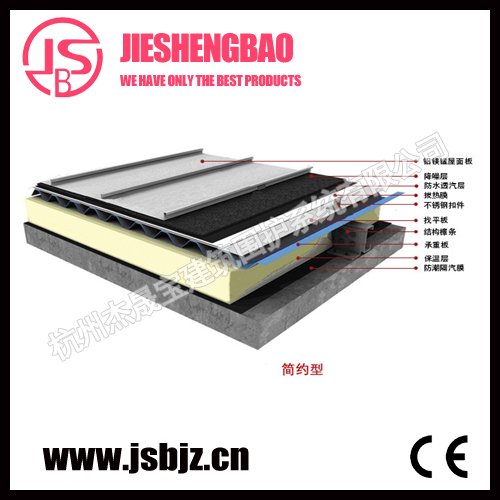

一、典型系統結構：



二、系統特點及要求

1．鋁鎂錳矮立邊屋面系統，使用專門的立邊和自動咬合設備，將兩塊沿鋁鎂錳板條長度方向整體向上立邊的預制型板塊，通過雙重折邊鎖定而使屋面連接成為一個整體。這種源于鋅和銅板傳統技術的接口方式，具有以下特點：
a典雅美觀，屋面線條纖細并且不影響屋面設計效果；
b.整體結構性防水、排水功能；
c.結構簡潔、輕巧、安全，在臺風、暴雨地區尤其適用；
d.采用自動控制機械施工，安裝靈活、快速、精確、經濟。
此矮立邊屋面系統在歐美已經非常成熟，其技術與材料在建筑領域已超過200年的歷史，其建筑金屬屋面，作為歐洲傳統與潮流完美相融的建筑標準，已成為眾多歐洲城市的象征符號之一。

2．水密性強
鋁鎂錳板塊的咬合方式為立邊單向雙重折邊并依靠機械力量自動咬合，板塊吻合緊密，水密性強，能有效防止毛細雨入侵。無須化學嵌縫膠密封防水，免除膠體老化帶來的污染和漏水問題。

3．有效地解決金屬膨脹問題
鋁鎂錳板塊與支承層連接采用隱藏式不銹鋼扣件，立邊咬合后的鋁鎂錳板表面無任何影響屋面板防水性能的穿孔和螺釘外露。不銹鋼扣件包括固定扣件和滑動扣件，固定扣件固定板塊，滑動扣件與縱向鈦鋅金屬屋面板塊同步位移，這樣一來形成的連接方式可解決因熱脹冷縮所產生的板塊應力，制作縱向超長尺寸屋面時，板塊再采用臺階式構造分段搭接，從而徹底改變大面積鋁鎂錳屋面都會存在的溫差變化帶來的屋面膨脹，不會因鋁鎂錳板塊應力影響造成屋面的漲裂、變形和磨板。同時，本矮立邊屋面系統完整齊全的附件供應可滿足各種建筑形式的要求。

4．安全可靠的構造體系
本矮立邊屋面系統支承層通過檁條、檁托與屋架上眩焊接連接；支承層采用壓型鋼板，壓型波高至少35 mm, 檁條間距選擇1200-1500 mm之間（根據邊緣、轉角、挑檐、普通面等不同位置、不同正負風荷載相應設置），同時，在壓型板上表面，采用鉚接方式連接，在上鋪設找平鍍鋅鋼板，這樣就形成了一個固定扣件任意布置，轉角和邊緣地區適當加密，支撐形式為面層支撐的屋面結構。
壓型鋼板的抗拉和抗壓區不僅僅是靠自身的截面，由于找平板的約束加強作用，正向荷載作用時，屋面支承體系整體發生形變，找平板成為受壓區，壓型鋼板成為受拉區；負風壓荷載作用時，找平板成為受拉區，壓型板成為受拉區，同時受到強有力的約束支持。這種立體構造的應用使在中國傳統意義上的單層壓型金屬板的應用和受力躍升到一新的層面。

5．屋面整體效果優越。矮立邊屋面系統有很好的收邊收口處理，流線型的收邊收口，增添了建筑的外觀美感，使本來巨型的屋面進一步突出輕盈飄逸的效果。
特有的系統構造設計一貫保持仿生態設計的原則，通過屋面體系的通風層體設計和臺階式構造以及檐口設計，保持建筑物有機地呼吸循環，使整體結構長期自然干燥，從而提高建筑物整體結構體系的使用壽命和價值。
專門的鋁鎂錳板塊加工設備，可制作光滑的直板、內外彎弧板、梯形板、梯形彎弧板等， 可以滿足異型屋面安裝要求。
矮立邊屋面系統，揉合了鋼板的強度，金屬屋面板的耐腐蝕性和裝飾性，經濟、實惠。
矮立邊屋面系統，能充分保證施工荷載和檢修荷載。

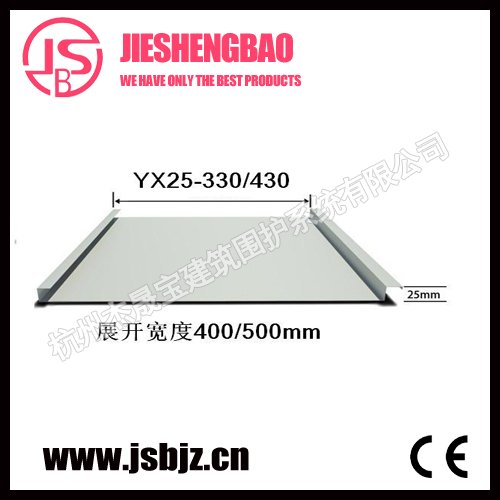

三、常規板型

適合的屋面板材料：鋁鎂錳板、鈦鋅板；
適用板材厚度：0.6mm-1.0mm.
立邊高度：25mm-35mm；
屋面立邊距：標準板430mm、400mm，330 mm,異型板100mm-500mm。

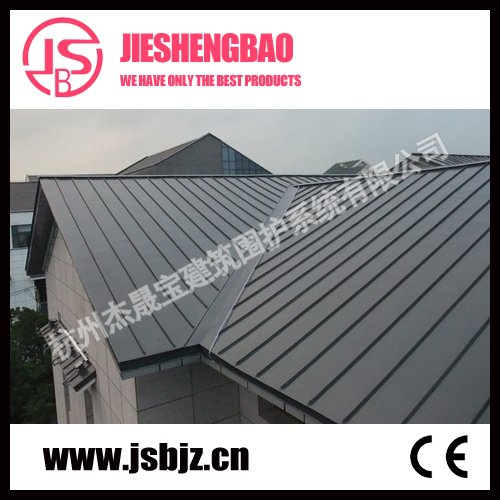

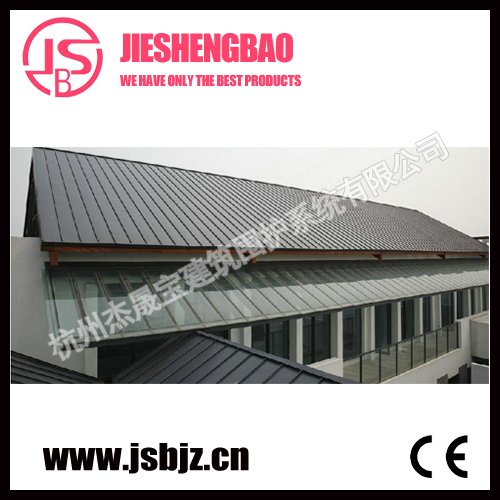

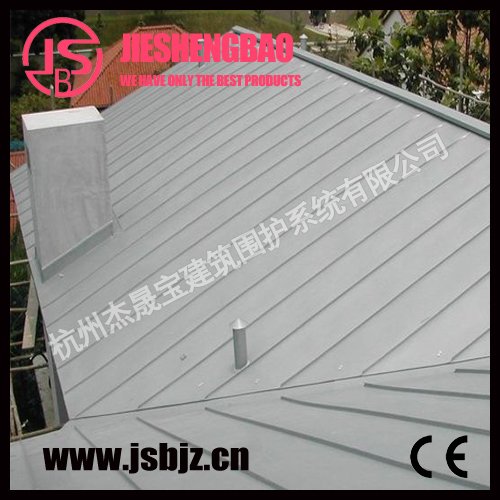

四、現場施工：
